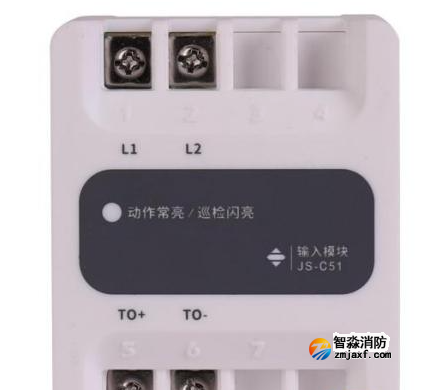

三江JS-C51输入模块根据现场需要可监视无源常开或常闭状态信号设备,如水流指示器、压力开关等。
三江JS-C51型输入模块接线图:

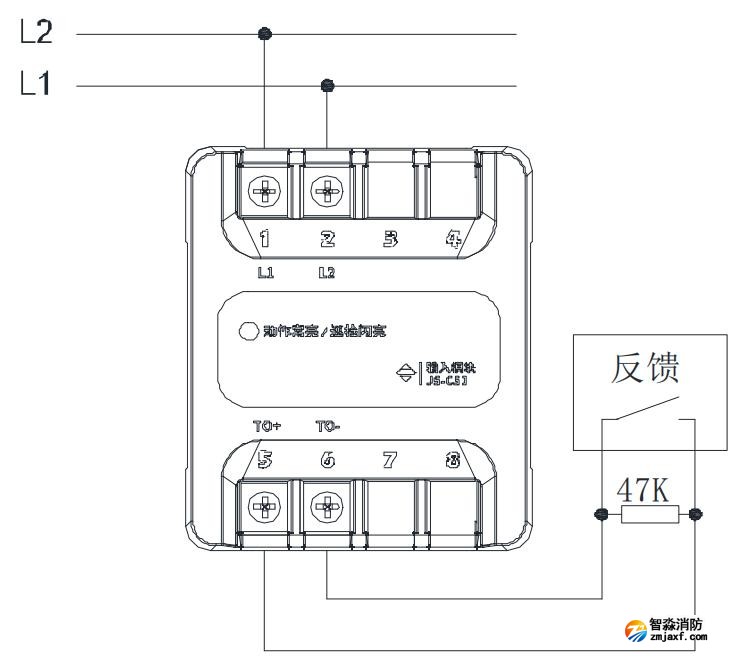

监视无源闭合应答的现场设备时,输入端应设置为“常开检线”,模块输入线末端(远离模块端)必需并联一个47kΩ的终端电阻,接线方法如图所示。

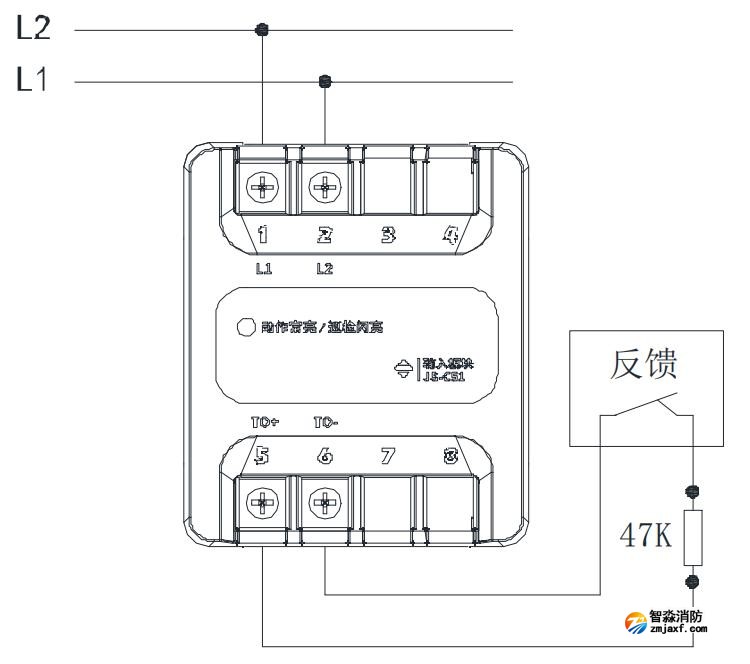

监视无源断开应答的现场设备时,输入端应设置为“常闭检线”,模块输入线末端(远离模块端)必需串联一个47kΩ的终端电阻,接线方法如图所示。
